数控冲床蓄能器氮气充气工具

时间:2016年06月10日来源:东莞市马赫机械设备有限公司 作者:东莞市马赫机械设备有限公司浏览量:

数控冲床蓄能器氮气充气工具


数控冲床蓄能器氮气充气工具


数控冲床蓄能器氮气充气工具

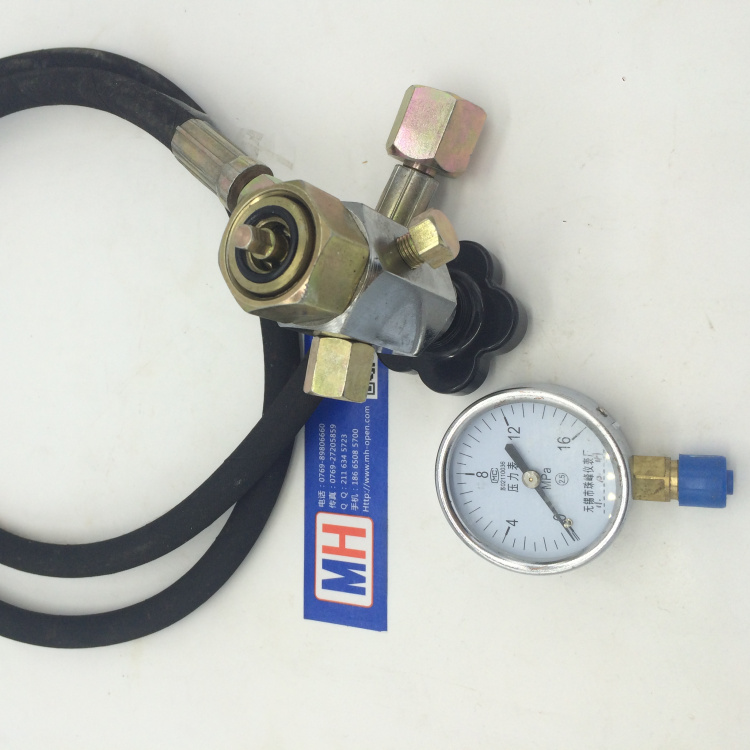

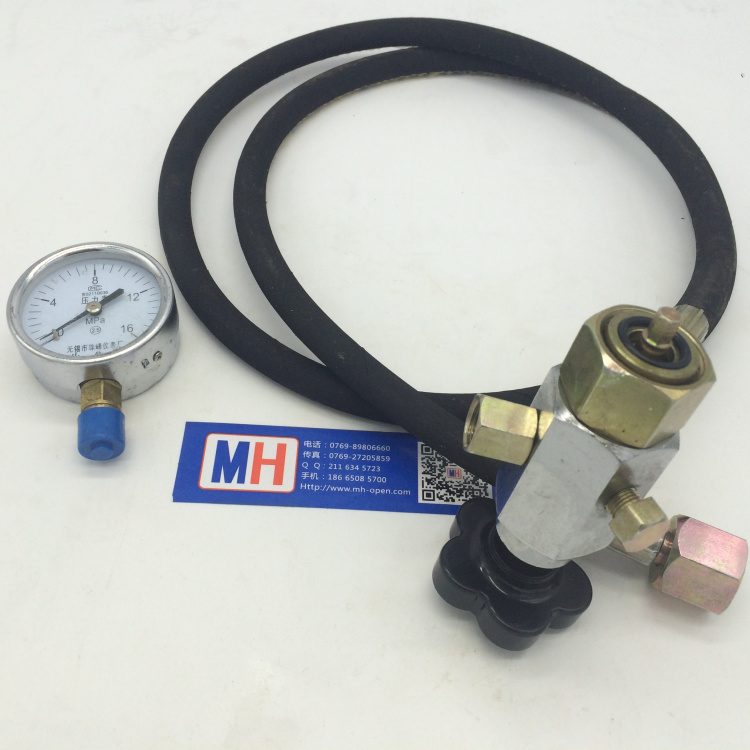

一.氮气充气工具概况:
       氮气充气工具是引进国外先进技术设计制造的具有国际先进水平的一种专用于蓄能器进行充气的多功能工具,也称组合阀。它具有充气、补气、排气、测压(二次密封)等多种功能,具有体积小、功能全、使用方便、承高压、耐冲击、质量可靠等优点,是蓄能器最理性的随机附件。

二.氮气充气工具说明:
     工具装有充气阀、排气阀、测压表座及本体,使用时首先旋去蓄能器上端的镀铬保护帽后旋上该工具即可使用。
  1. 充(补)气:把氮气并与充气阀(m14×1.5)用高压胶管总成连接后充气到所需压力即可。
  2. 排(放)气:如遇数控冲床蓄能器充气压力太高时,旋手柄打开蓄能器上端的充气阀后,旋松排气阀放气到所需压力后关闭(旋紧)即可。
  3. 测压:旋手柄打开蓄能器上端充气阀放气后压力表反映数值即可,同时可测主机工作压力,如需调整压力时,可按充(补)排(放)程序要求进行。
  4. 测压表位置可在360°度范围自由选择。
  5. 工具使用常开或间断使用均可,由用户选择。
  6. 拆卸工具时需先放掉工具内存气后进行更会安全。

三.氮气充气工具组成:
      压力表、手轮、充气阀接胶管、排气阀、连接螺帽、充气阀。

四.氮气充气工具实列:
       液压剪板机氮气回程缸不得充装氧气、压缩空气或其他易燃气体,如卸下液压剪板机氮气回程缸前必须先泄去压力气体。
      为液压剪板机氮气回程缸充氮气,用充气工具进行先准备好氮气瓶、活动扳手。然后用活动扳手把氮气充气工具两头连接,接胶管处接头连接氮气瓶。压力表处连接液压剪板机氮气回程缸。两头的接头连接螺帽拧紧后。缓慢打开氮气瓶开关,在充装氮气时应该缓慢进行。在充到相应的数值后,先关闭拧紧氮气瓶在放掉工具内存气后拧开接头连接帽。建议请专业剪板机维修人员进行操作。
      充气工具的使用、冲气工具。北京氮气充气工具
注:充气工具配件现货供应,当天快递发货并提供运单号给客户。北京客户可送货上门。对蓄能器只能充如氮气等惰性气体。冲床夹钳充气工具可以起充气、测压和放气的作用。
1、将蓄能器垂直放置,并将蓄能器上方的防护螺帽及充气阀的防护螺帽拧下来;
2、将充气工具的手柄左旋至顶杆与台肩平齐;
3、将充气阀接头螺帽(M14*1.5)与充气阀拧紧;
4、将软管接口(G5/8”)与氮气瓶接口拧紧;
5、松开放气阀,打开氮气瓶,软管中的空气从放气阀排出;
6、拧紧放气阀,右旋充气工具手柄,顶开蓄能器充气阀,向蓄能器充气,观测压力表指示值;
7、充气到要求压力值,左旋充气工具手柄,直至蓄能器充气阀关闭,关闭氮气瓶,打开放气阀,排出软管中的氮气,将充气工具从充气阀上拧下来;
8、旋上充气阀防护螺帽和蓄能器防护螺帽。
充气工具测压
1、将蓄能器垂直放置,并将折弯机器人蓄能器上方的防护螺帽及充气阀的防护螺帽拧下来;
2、将充气工具的手柄左旋至顶杆与台肩平齐;
3、将充气阀接头螺帽(M14*1.5)与充气阀拧紧;
4、拧紧放气阀;
5、右旋充气工具手柄,顶开蓄能器充气阀,观测压力表指示值,此值即为蓄能器充气压力值;
6、左旋充气工具手柄,直至蓄能器充气阀关闭,打开放气阀,将充气工具从充气阀上拧下来。
充气工具放气
1、将蓄能器垂直放置,并将折弯模具蓄能器上方的防护螺帽及充气阀的防护螺帽拧下来;
2、将充气工具的手柄左旋至顶杆与台肩平齐;
3、将充气阀接头螺帽(M14*1.5)与充气阀拧紧;
4、拧紧放气阀;
5、右旋充气工具手柄,顶开蓄能器充气阀,观测压力表指示值,此值即为蓄能器充气压力值;
6、打开放气阀,蓄能器放气,观测压力表指示值,达到要求的数值时,左旋充气工具手柄,直至蓄能器充气阀关闭,打开放气阀,将充气工具从充气阀上拧下来。
