折弯机快速夹具的制作方法


      折弯机快速夹具的制作方法

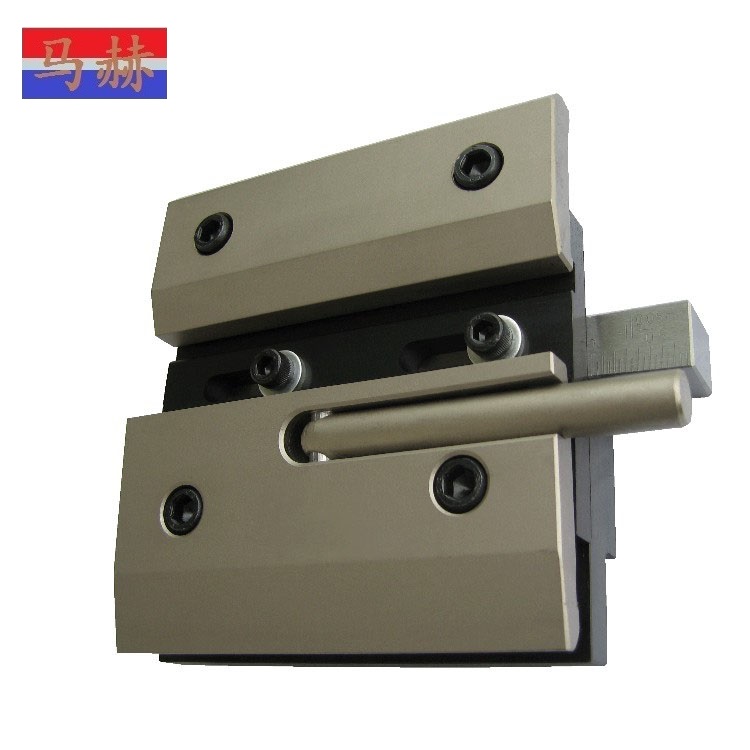

       专利摘要本实用新型涉及一种折弯机快速夹具,为折弯机的上模快速夹紧固定装置。它包括一夹具基座和一前压板装置,装夹在折弯机滑块上,用于快速夹固和拆卸上模。夹具基座由矩形连接板、调节滑块和夹具后夹板组成,调节滑块的斜面与夹具后夹板的斜面相吻合。调整滑块与后夹板斜面的组合位置,可以调节整个夹具的相对工作高度,以解决折弯件的挠度误差补偿。前压板装置由扳手、快速压紧螺钉、前压板和半圆键等组成,转动扳手,可使前压板摆动,通过半圆键平面与上模装夹口的紧密接触或脱开,可达到快速装夹上模的目的。


折弯机快速夹具的制作方法
背景技术:
     目前普通折弯机或液压数控折弯机上使用的上模夹固方式,通常为一 组由若干块压板组成,经螺栓连接在折弯机滑块上,把螺栓拧紧使上模的 装夹口部分在压板内压紧的压板装置结构。由于在机床的装夹台阶和上模的装夹口都存在着制造公差,因而造成 实际上模具装夹口与压板接触部分不是整个平面接触,是局部少量的接 触。当被折弯的工件不在压力中心线上,或成型弯曲折弯时压力中心稍有 偏移,就极易造成上模夹持不稳固,出现失稳状态。

发明内容

  本实用新型的目的,在于提供一种可使上模装夹快速方便且夹持稳固 的折弯机快速夹具。

本实用新型的目的是通过以下方式实现的。

 折弯机快速夹具,包括一夹具基座, 一前压板装置。夹具基座由一矩 形连接板、 一有矩形台阶的夹具后夹块、 一矩形有斜度的调节滑块组成。
 在夹具后夹块的上部有斜度,范围在1.5-2度;矩形连接板和调节滑块之 间由螺钉和垫圈紧固连接。夹具后夹板和连接板之间由螺钉连接紧固,用 弹性销定位。
夹具前压板装置包括一矩形板,且在板的下端正面有延伸的斜面,在 板内侧有一矩形挂钩延伸的凸台,和有一光滑的延伸的圆弧凹槽,在板上 钻有紧固螺钉孔。在板的圆弧凹槽内装有可转移动的半圆键,该半圆键用 螺钉连接在矩形板上。在矩形板上部有快速夹紧螺纹孔,在螺纹孔内有一
特制的有六角形凸台的快速夹紧螺钉。六角形凸台表面,套有一弯曲的, 柄,手柄与特制螺钉用半圆头螺钉和垫圈连接。
前夹板装置与夹具基座间用内六角螺钉连接,中间装有二个圆柱形压 縮弹簧。当向右转动扳手,特制的快速夹紧螺钉向内拧入,接触到连接板 后,使前压板向外顶出,压板下端向内,通过圆弧凹槽和半圆键,使半圆 键的平面紧贴在上模的装夹口平面上,这样压紧上模使之很稳固。 当 向左转动手柄,松开快速夹紧螺钉,在压縮弹簧的弹力作用下,使前压板 下端口张开,松开了被夹紧的上模使之便于拆卸更换模具。

本实用新型折弯机快速夹具,通过改进夹具的结构,在夹具的夹板内 增设了可转移的圆弧槽结构,且通过半圆键的平面与上模装夹口紧密接 触,使上模夹持更稳固。
附图说明

图1是折弯机快速夹具的装配图; 图2是折弯机快速夹具的立体图; 图3是夹具基座组装后剖视图; 图4是前压板装置组装后剖视图; 图5是前压板的主视图和剖视图。
图中1、夹具基座,2、矩形连接板,3、调节滑块,4、内六角螺钉, 5、夹具后夹板,6、内六角螺钉,7、弹性圆柱销,8、内六角连接螺钉, 9、扳手,10、快速压紧螺钉,11、垫圈,12、螺钉,13、前压板,14、沉 头螺钉,15、半圆键,16、圆弧槽,17、凸台,18、上模,19、弹簧,20、 前压板装置,21、方槽,22、斜面,23、前表面,24、底部表面,25、细 牙的螺纹孔,26、贯通孔,27、安装孔,28、斜面,29、平面,30、凹陷 扇形平面,31、台阶,32、螺纹孔,A、间距。
具体实施方式
参见图1、图3和图4,本实用新型的折弯机快速夹具包括 一夹具
基座1和一前压板装置20。夹具基座1的构造由矩形连接板2、调节滑块
3和夹具后夹板5组成。矩形连接板2和调节滑块3由六角螺钉4连接, 夹具后夹板5和连接板2由内六角螺钉6连接,用弹性圆柱销7定位。矩 形连接板2为一直立的扁平长方体,在长方体上方有一矩形贯通的方槽21 , 以便于和折弯机滑块上的压板连接。在矩形板的高度和宽度的中间钻有一 圆孔,内镶嵌有一经热处理后磨平的圆柱体19,此处是快速压紧螺钉的受 力点。热处理后的圆柱体19,可以防止夹具因经常装夹产生的表面凹陷。 在矩形板贯通方槽的下方,开有二个较大调节长度的腰形孔用于安装调节 用六角螺钉4,在矩形连接板下方钻有与后夹板5连接的螺纹孔和弹性肖 孔,与前压板装置连接的通孔和弹簧孔。调节滑块3为一长方体,在长方 体的下部加工有斜面22,斜度范围一般在1.5 2度,该斜度与夹具后夹板 5的上部斜面22相吻合。调整滑块3与后夹板5上的斜度组合位置,紧固 六角螺钉4可以调节整个夹具的相对高度,以解决折弯件的挠度误差补偿。
夹具后夹板5为一有台阶的长方体,在长方体的上部加工有与调节滑 块3斜度相吻合的斜面。在长方体下端后面约1/3处,加工出台阶31,在 满足夹具强度要求下,以减轻夹具重量。在后夹板5的上部有2组用于紧 固连接连接板2,拧螺钉6的螺纹孔安装弹性肖7的弹性肖孔,在中部有 用与前压板装置连接螺钉8的螺纹孔32。如图3所示,要求以后夹板5的 前表面23为基准,要求底部表面24与其保持垂直。
参照图4和图5,前压板装置20由扳手9、快速压紧螺钉10、前压板 13、半圆键15等组成。螺钉12用于连接扳手9与快速压紧螺钉10,螺钉 14用于连接半圆键15和前压板13。前压板13为一直立的横置扁平的长 方体,在长方体的下端侧下部倒角,并且有一贯通的作挂钩用途的长的凸 台17。在凸台的上方有一贯通的、内壁很光滑的圆弧凹槽16,圆弧槽16 的R—般在R8 R12范围,深度约4 6mm间。该圆弧凹槽必须与半圆键 15R相吻合,且使半圆键能在槽内转动。在圆弧槽的中心处钻有2个螺钉 14的安装孔27。该孔可以是台阶孔亦可加工成腰形孔,以增加半圆键的
调节活动范围。在圆弧槽的后面,即前压板的正面下部为一斜面28,以避 免在折小角度的工件时碰到夹具。该斜面28的斜度一般在10 15度范围。 在前压板高度近1/2处钻有2个贯通的有台阶的孔26,大孔与小孔的相交 处有90度圆锥角相连,该孔为螺钉8的安装孔与夹具基座1的连接。
在前压板上部的中间位置钻有一细牙的螺纹孔25。用于装置特制的快 速压紧螺钉10,在螺钉孔的周边加工出便于扳手活动的空间凹陷扇形平面 30。
快速压紧螺钉10,为一特制的标准细牙螺钉。在尾部加工有六角形的 凸台,在凸台内螺钉中心处钻有用于紧固扳手的螺钉孔。
将前压板装置20与夹具基座1用2个螺钉8连接,中间嵌入2个压 縮弹簧19后,把螺钉8拧紧适度位置插入上模18后,转动扳手9,拧入 快速压紧螺钉10,可使前压板13摆动以改变图1所示间距A。向右转动 扳手9即可压紧上模18,向左转动扳手9即可放松被夹紧的上模18,达 到快速装夹或拆卸上模18的目的。在上模夹持的过程中,因有圆弧槽16 和半圆键17的过渡,使半圆键17的平面29能始终紧贴上模装夹口表面, 消除了装夹口表面接触不良或线性接触的状态,使上模18夹持的更稳固。 由于减少了刀具中心偏移或被加工工件偏载时刀具有摆动的失稳现象,增 加了夹具机构的稳固性能。保证了被加工工件的产品质量。
本实用新型的有益效果如下
1. 改变了原来上模夹紧中存在的局部表面接触,或者是线接触的状 况。通过半圆键的可转动移动的圆弧,改善了压紧时的受力状况,增加了 接触面积,使上模夹持稳固,不易位移。
2. 在装夹上模过程中,仅需扳转手柄,即可装夹上模,节约装夹时间。
3. 半圆键经热处理后,延长了夹具使用寿命。
4. 由于改善了上模的夹紧条件,使上模很稳固,不易偏移。相对也 可减少板料折弯加工过程中的尺寸误差情况,有益于提高产品质量。
权利要求1.一种折弯机快速夹具,包括一夹具基座(1)和一前压板装置(20),其特征在于所述的夹具基座(1)中包括一长方体的滑块(3),滑块(3)的下部有斜面(22);所述的斜面(22)与夹具后夹板(5)上部的斜面相吻合并由螺钉(4)连接在矩形连接板(2)上;所述矩形连接板(2)的上部开有一贯通的方槽(21),矩形连接板(2)的中间镶嵌有经过热处理的圆柱体(19)。
2. 根据权利要求1所述的折弯机快速夹具,其特征在于所述的前 压板装置(20),包括前压板(13)、半圆键(15)、快速压紧螺钉(10) 和扳手(9);该前压板(13),是在扁平长方体的下端有一贯通的长凸台(17),在长凸台(17)的上方有一贯通的、内壁光滑的圆弧凹槽(16); 在圆弧槽(16)的中心处,钻有二个有台阶的螺钉安装孔(27);在圆弧 槽(16)的背面,有一贯通的斜面(28),其斜度范围在10 15度之间。
3. 根据权利要求1所述的折弯机快速夹具,其特征在于所述前压 板(13)的上部中间钻有用于安装快速压紧螺钉(10)的细牙螺纹孔(25), 在螺纹孔(25)的周边有凹陷的扇形平面(30)。
4. 根据权利要求1所述的折弯机快速夹具,其特征在于所述的前 压板(13),在圆弧凹槽(16)内可安装半圆键(15),半圆键(15)可在 圆弧凹槽(16)内可略微转动,使半圆键(15)的平面保持与上模(18) 的装夹口平面紧密贴合。
5. 根据权利要求1所述的折弯机快速夹具,其特征在于在所述的 夹具基座(1)的安装孔内嵌入弹簧(19),用螺钉(8)将前压板装置(20) 和夹具基座(1)连接,由扳手(9)的转动可拧入快速加紧螺钉(10), 使前压板(13)摆动以改变间距A。
6. 根据权利要求1所述的折弯机快速夹具,其特征在于所述的螺 钉安装孔(27)可加工成腰形孔。
专利摘要本实用新型涉及一种折弯机快速夹具,为折弯机的上模快速夹紧固定装置。它包括一夹具基座和一前压板装置,装夹在折弯机滑块上,用于快速夹固和拆卸上模。夹具基座由矩形连接板、调节滑块和夹具后夹板组成,调节滑块的斜面与夹具后夹板的斜面相吻合。调整滑块与后夹板斜面的组合位置,可以调节整个夹具的相对工作高度,以解决折弯件的挠度误差补偿。前压板装置由扳手、快速压紧螺钉、前压板和半圆键等组成,转动扳手,可使前压板摆动,通过半圆键平面与上模装夹口的紧密接触或脱开,可达到快速装夹上模的目的。

 文档编号B21D37/14GK201183097SQ20072017849
公开日2009年1月21日 申请日期2007年10月24日 优先权日2007年10月24日
发明者杭宜银 申请人:杭宜银
