钣金展开技术的重要性


据统计,我国钣金加工业年总产值已达到了1万亿元之多,其中深圳约占2000个。钣金加工行业与我们的生活息息相关,虽然相对于金属加工来说只占20%~30%的比重,但是绝大多数的制造业中都会涉及到钣金加工,如计算机、机械、纺织、电气、仪表、环卫、厨卫、办公等,具体如高低压柜、控制箱、电器箱、垃圾桶、设备外壳、电脑机箱、不锈钢厨卫设备、办公家私产品、地铁产品等,这些产品的实现,首当其冲的就是产品的钣金展开计算。

钣金的展开长度和钣金的厚度、折弯半径、折弯角度,以及钣金材料属性(通过Y和K因子来表示)有关系。

首先介绍Y因子和K因子:

1)K因子为钣金内侧边到折弯中线距离和钣金厚度的比值,如图1中K因子的方程式:K=A/T。

钣金展开技术的重要性

图1

2)Y因子是根据折弯中线相对于钣金厚度计算出来的比值,Y因子公式:Y=K*(π/2)。Proe中Y因子默认为0.5。

钣金展开计算公式:

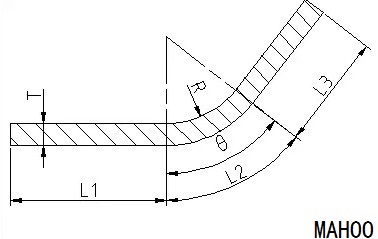

如图2中钣金的展开长度 L=L1+L2+L3

L2=(π/2*R+Y*T)θ/90

其中π=3.1415,R为钣金内侧折弯半径,T为钣金厚度,θ为折弯角度(单位度)

钣金展开技术的重要性

图2

常用材料Y因子和K因子数值:

材料:软黄铜、铜,Y因子:0.55,K因子:0.35。

材料:硬黄铜、铜、软钢、铝,Y因子:0.64,K因子:0.41。

材料:硬铜、青铜、冷轧钢、弹簧钢,Y因子:0.71,K因子:0.45。
