数控冲床夹钳安全避开位置距离

       马赫编辑:数控冲床加工过程中经常打到夹钳?数控冲床夹钳不工作如何处理?本文先 针对数控冲床打夹钳,做一个细致的分析,大家由此去推断自身数控冲床如何去编程和维护,我相信此文可以很好的解决大家在实际操作过程中遇到的问题。

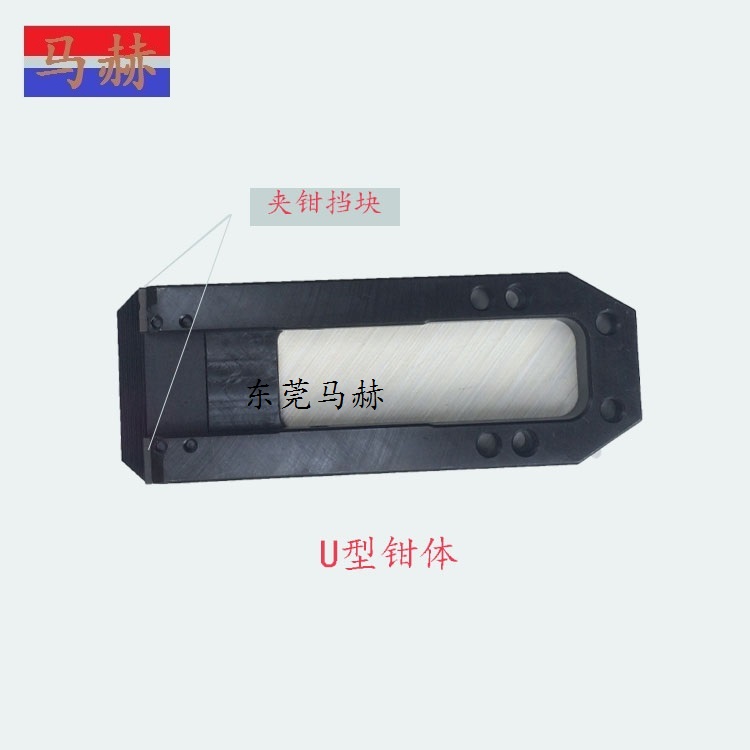

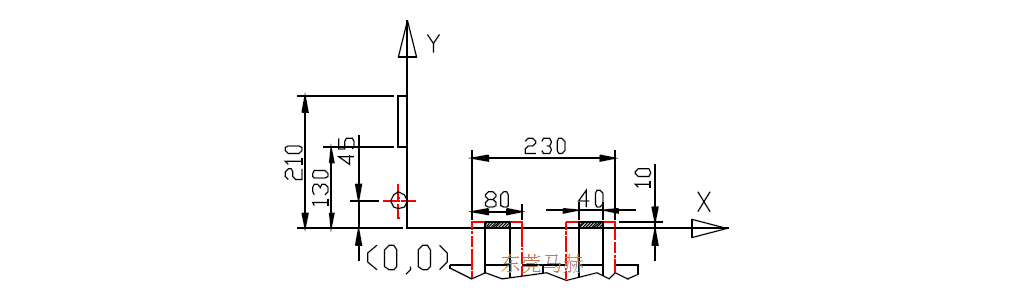

           数控冲床  NCT 两夹爪在X 方向相对位置可调﹐ 以此适应不同尺寸的板材﹐ 但是两夹爪不可能无限地靠近﹐ 他们之间存在有一个最小的距离值﹐ 见下图。如果工件比最小值还小﹐ 就只能考虑采用一个夹爪夹持。

 数控冲床夹钳安全避开位置距离

      数控冲床夹爪/夹钳危险区及成型干涉区数值一览表

      当数控冲床夹爪夹持工件在运动过程中﹐ 有可能夹爪会被冲到导致损坏﹐ 因此加工部分和夹爪之间要留出一定的安全距离。

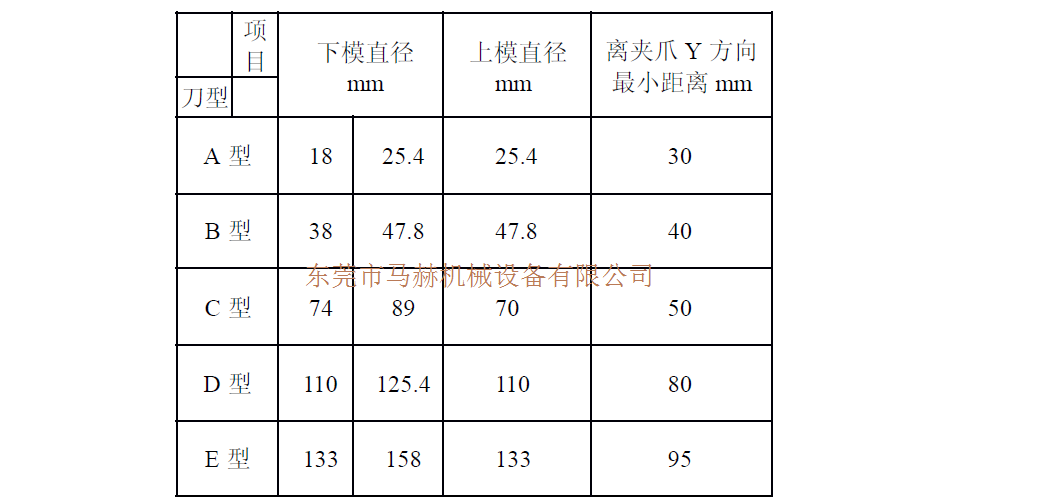

      离夹爪Y 方向的最小距离=上模半径+夹爪宽度+变形区

数控冲床夹钳安全避开位置距离


注:
        1) 材料变形区通常取5mm,具体数值以材质厚度和成型高度而定,此值仅供参考
        2) 夹爪宽度取10 mm。

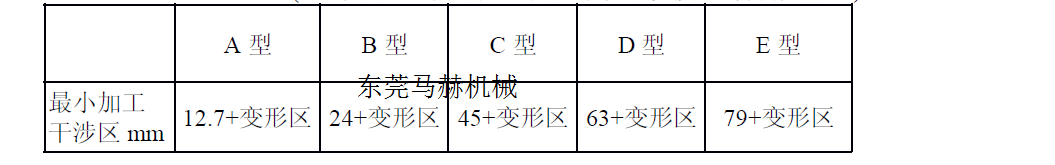

       向上成型加工干涉区=上模半径+变形区
(注: 变形区=向上成型图元半径或宽度/2+材料变形区)

数控冲床夹钳安全避开位置距离

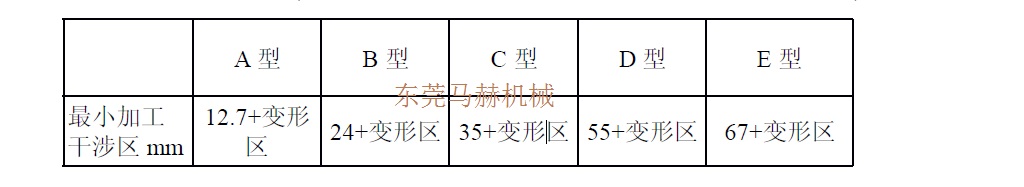

      向下成型加工干涉区=下模半径+变形区
(注: 变形区=向下成型图元半径或宽度/2+材料变形区)


数控冲床夹钳安全避开位置距离


数控冲床夹钳安全避开位置距离
